Instalasi dan konfigurasi VoIP server pada windows

1. Dasar Teori

             3CX Phone System, selain berbasis Windows, 3CX juga memberikan paket teknologi komunikasi yang lengkap dengan menyertakan voice mail, fax, email dan status kehadiran/online user dan juga Video Call.

Masing-masing user juga dapat mengkonfigurasi pengaturan extensinya masing-masing melalui web-based user portal, yang tentunya dapat diakses dari mana saja tanpa bantuan IT Staff. di antaranya fitur-fitur seperti Call Forwarding dan Caller ID.

Dengan konsol web-based, administrator pun dapat dengan mudah membuat extensi-extensi baru dan mengubah pengaturan IP PBX. Dan karena 3CX Phone System adalah aplikasi Windows, tentunya akan sangat mudah dimonitor dan dikontrol. Anda dapat meingstall 3CX pada sebuah server yang sudah ada, atau bisa divirtualisasikan dan tidak memerlukan perangkat , tenaga dan biaya manajemen tambahan.

2. Tutorial
Berikut ini adalah langkah-langkahnya :

• kita terlebih dahulu menginstall “Software Based PBX for Windows”,kemudian 3CX Phone System ( IP PBX Server )dikonfigurasi.





• muncul tampilan permintaan untuk menentukan IP Public,tetapi kita tidak menggunakan IP public. ini karena kita hanya akan membuat jaringan local.

• pilih Create New PBX.ini dikarenakan kita baru pertama kali membuat IP PBX server atau kita juga dapat menggunakan fitur restore dari hasil backup jika kita sudah memiliki file backup dari IP PBX server sebelumnya.

• Kemudian kita akan menentukan jumlah digit extention yang akan kita gunakan. contoh: disini saya memilih 3 digit extension.

•  Langkah berikutnya,kita akan menentukan SMTP Server,SMTP Server ini digunakan untuk penggunaan voice mail.

• masukkan Administrator Login dan Password, disini saya memasukkan username admin dan password admin.

•  Selanjutnya kita akan membuat extension, yang nantinya akan digunakan oleh operator dan client, dengan nomor extension 100, 101, 102 kita juga membuat id serta password yang di set sesuai keinginan.




• Selanjutnya kita akan menentukan negara dan dialing kode. pada kesempatan ini penulis memilih negara indonesia.



• Selanjutnya kita akan menetukan nomor extension Operator, pada kesempatan kali ini kita akan menggunakan extension dengan nomor 100.



•  tahapan berikutnya,  kita memilih Next  sampai muncul online registration lalu pilih Skip, lalu Next.



• seluruh proses inisialisai konfigurasi telah berhasil dilakukan. Lalu klik Finish.




• Apabila muncul tampilan seperti gambar di bawah ini. Berarti kita telah berhasil mendaftarkan 3 buah extension dengan nomor extension 100, 101, 102 hal ini dapat kita lihat adanya warna hijau berarti extension yang kita buat telah terhubung atau On Hook.



• Berikut ini adalah konfigurasi yang akan kita lakukan pada masing-masing client pada PC ataupun smartphone yang telah kita install  3CX nya.












DAFRTAR PUSTAKA :

> http://annisakartika05.blogspot.com/2014/12/instalasi-dan-konfigurasi-voip-sever.html

Membuat Simulasi Layanan VoIP Pada Cisco Packet Tracer

Membuat Simulasi Layanan VoIP Pada Cisco Packet Tracer

kali ini saya akn memposting Cara membuar simulasi Layanan VoIP pada Cisco

Packet Tracer.

A.Pengertian

VOIP {Voice over Internet Protocol} adalah teknologi yang memungkinkan percakapan suara jarak jauh

melalui media internet.

B.Alat dan Bahan

1.Laptop

2. Aplikasi Cisco Packet Tracer

C.tujuan

   biar saya lebih memahami voip dengan mengunakan paket tracer dan bisa menyebar kan nya.

C.Tahap Pelaksanaan Kegiatan
1.Siapkan peralatannya yaitu :
- 1 router type 2811
- 1switch type 2960
- 1 pc
- 1 Laptop
- 1 Ip phone
- 1 voip adapter (home voip )
- 1 analog phone

2.buat topologi seperti ini, atau yang lain sesuka anda buat

Keterangan :
1.Hubungkan pc, laptop, ip phone dan voip adapter ke switch dengan menggunakan kabel staright.
2. Hubungkan analog phone denganvoip adapter dengan menggunakan kabel phone.
3. Analog phone tidak mempunyai port untuk RJ-45 maka kita butuhkanperantara voip adapter.
4.Hubungkan switch ke router dengan kabel straigh

3.Kita klik pada ip phone, lalu kita perhatikan ada lubang seperti berikut. (https://4.bp.blogspot.com/-
4. Kita lakukan kongurasi pada router sesuai dengan topologi yang telah disiapkan. a. Kita berikan ip pada interface yang terhubung ke jaringan, disini interface yang terhubung ke jaringan fastethernet0/0. Maka masukkan perintah seperti berikut :

Router>enable
Router#congure terminal Enter conguration commands, one per line. End with CNTL/Z. Router(cong)#int fa0/0
Router(cong-if)#ip add 192.168.70.1 255.255.255.0
\Router(cong-if)#no sh
Router(cong-if)#

b.kita setting DHCP untuk perangkat yang terhubung ke jaringan
Router>enable
Router#congure terminal Enter conguration commands, one per line. End with CNTL/Z. Router(cong)#int fa0/0
Router(cong-if)#ip add 192.168.70.1 255.255.255.0
Router(cong-if)#no sh
Router(cong-if)# %LINK-5-CHANGED: Interface FastEthernet0/0,

c. Buat layanan voip
Router(dhcp-cong)#telephony-service
Router(cong-telephony)#max-ephone 5
Router(cong-telephony)#max-dn 5
Router(cong-telephony)#ip source-address 192.68.4.1 port 2000
Router(cong-telephony)#auto assign 1 to 4
Router(cong-telephony)#ephone-dn 1
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up Router(cong-ephone-dn)#number 1111
Router(cong-ephone-dn)#ephone-dn 2
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up Router(cong-ephone-dn)#number 2222
Router(cong-ephone-dn)#ephone-dn 3
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up Router(cong-ephone-dn)#number 3333
Router(cong-ephone-dn)#ephone-dn 4
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up Router(cong-ephone-dn)#number 4444
Router(cong-ephone-dn)#ex Router#congure terminal Enter conguration commands, one per line. End with CNTL/Z.
Router(cong)#
Router(cong)#ip dhcp pool voice
Router(dhcp-cong)#network 192.168.70.1 255.255.255.0
Router(dhcp-cong)#default-router 192.168.70.2
Router(dhcp-cong)#option 150 ip 192.168.70.2
Router(dhcp-cong)#

C. Buat layanan voip
Router(dhcp-cong)#telephony-service
Router(cong-telephony)#max-ephone 5
Router(cong-telephony)#max-dn 5
Router(cong-telephony)#ip source-address 192.68.4.1 port 2000
Router(cong-telephony)#auto assign 1 to 4
Router(cong-telephony)#ephone-dn 1
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up Router(cong-ephone-dn)#number 1111
Router(cong-ephone-dn)#ephone-dn 2
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up Router(cong-ephone-dn)#number 2222
Router(cong-ephone-dn)#ephone-dn 3
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up Router(cong-ephone-dn)#number 3333
Router(cong-ephone-dn)#ephone-dn 4
Router(cong-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up Router(cong-ephone-dn)#number 4444
Router(cong-ephone-dn)#ex

5.  Kongurasi pada switch seperti berikut :
Switch>enable
Switch#congure terminal Enter conguration commands, one per line. End with CNTL/Z. Switch(cong)#int range fa0/1-24
Switch(cong-if-range)#switchport mode access
Switch(cong-if-range)#switchport voice vlan 1
Switch(cong-if-range)#ex
Switch(cong)#

6. Karena tadi untuk pembagian ip address sudah kita setting dhcp, maka kita masuk ke menu desktop pada pc --> ip conguration--> pilih DHCP.

 Selanjutnya pada laptop juga sama seperti pada pc, masuk menu desktop pada pc --> ip conguration --> pilih DHCP.

Setelah laptop dan pc sudah mendapatkan ip address secara dhcp, kita masuk ke tab menu cong yang ada di home voip (voip adapter) --> settings --> pada server address : masukkan ip address router yang terhubung ke jaringan.

Keterangan : ip phone mendapat ip address dan nomor secara otomatis, sedangkan analog phone mendapat nomor dari voip adapter.

7. Sekarang kita cek msing-masing perangkat sudah mendapat nomor atau belum. a. PC --> Desktop --> IP Comunicator --> lihat nomor dibagian kanan atas (pc sudah mendapat nomor)

b. Laptop --> Desktop --> IP Communicator --> nomor pada laptop sudah terlihat .

c. IP Phone --> GUI --> sudah mendapat nomor.

 d. Analog Phone --> GUI --> analog phone juga sudah mendapat nomor.

8. Kita uji pada simulasi ini, apakah perangkat yang terhubung ke jaringan sudah bisa berkomununikasi . a.Analog Phone --> GUI --> masukkan nomer yang dituju, misalnya disini yang akan saya tuju pada laptop. Maka nomor yang saya masukkan adalah nomor pada laptop yaitu 4444.



Laptop mendapat panggilan dari Analog Phone.

SEKIAN TERIMAKASIH.

Membangun IP PBX Server dengan Windows 7 dan3CX Phone System 10 ( Low Cost – FreeCall dengan VOIP Server &SoftPhone )

Membangun IP PBX Server dengan Windows 7 dan3CX Phone System 10

( Low Cost – FreeCall dengan VOIP Server &SoftPhone )

voip yaitu :



     Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui terminal yang berupa PC atau telepon biasa. Dengan bertelepon menggunakan VoIP, banyak keuntungan yang dapat diambil diantaranya adalah dari segi biaya jelas lebih murah dari tarif telepon tradisional, karena jaringan IP bersifat global. Sehingga untuk hubungan Internasionaldapat ditekan hingga 70%. Selain itu, biaya maintenance dapat di tekan karena voicedan data networkterpisah, sehingga IP Phone dapat di tambah, dipindah dan di ubah. Hal ini karena VoIP dapat dipasang di sembarang ethernet dan IP address, tidak seperti telepon konvensional yang harus mempunyai port tersendiri di Sentral atau PBX (Private branch exchange).

3CX Phone System adalah sebuah software IP PBX yang dapat menggantikan perangkat fisik PBX / PABX. IP PBX dari 3CX ini telah didevelop khusus untuk sistem operasi Windows dan berprotokol standar SIP, sehingga akan lebih mudah dimanage dan tentunya akan cocok dengan segala jenis SIP Phone, softphone maupun IP Phone.

3CX Phone System, selain berbasis Windows, 3CX juga memberikan paket teknologi komunikasi yang lengkap dengan menyertakan voice mail, fax, email dan status kehadiran/online user dan juga Video Call.

Masing-masing user juga dapat mengkonfigurasi pengaturan extensinya masing-masing melalui web-based user portal, yang tentunya dapat diakses dari mana saja tanpa bantuan IT Staff. di antaranya fitur-fitur seperti Call Forwarding dan Caller ID.

Dengan konsol web-based, administrator pun dapat dengan mudah membuat extensi-extensi baru dan mengubah pengaturan IP PBX. Dan karena 3CX Phone System adalah aplikasi Windows, tentunya akan sangat mudah dimonitor dan dikontrol. Anda dapat meingstall 3CX pada sebuah server yang sudah ada, atau bisa divirtualisasikan dan tidak memerlukan perangkat , tenaga dan biaya manajemen tambahan.

Dan yang paling penting dari semua itu, dapat dengan mudah dibuat backup, untuk restorasi ke perangkat lain seandainya terjadi kerusakan pada server.

sebelum mengkonfigurasi kita harus menyediakan 1 laptop sebagai server, kemudian kita juga harus mempunyai smart phone sebagai clientnya.

Berikut ini adalah cara menginstal dan mengkonfigurasi 3CX Phone System :

1    install aplikasi 3cx yang sudah di download,dan lalu tunggu sampa ipenginstalan selesai

 Setelah melakukan penginstalan, config sesuai berikut :

pilih bahasa yang ingin digunakan.

 Ada dua pilihan Local Ip address yang disediakan, silahkan pilih salah satu, tidak ada pengaruh sama sekali jika anda memilih local yang lain, hanya perbedaan menconfig account pada client saja

Masukkan Public IP nya

ikuti config default nya saja, kemudian NEXT

 disini kami memilih no extention yaitu 3digit ,NEXT

 ikuti config default dan isi SMTP server,e-mail address sesuai dengan  ke inginan kita ,lalu  NEXT

masukkan username, password dan confirm password sesuai keinginan anda. Username ini akan digunakan   pada saat anda ingin melakukan perubahan pada server ini.

Kemudian tambahkan client dengan click add, disini kami menggunakan 3 client

Client 1

Client 2

Client 3

Client 4

 ikuti config default, NEXT

Operator atau admin nya menggunakan extension 104

 ikuti config default, NEXT

Tunggu beberapa menit sampai config yang kita lakukan tadi tersimpan

Skip aja

dan finish

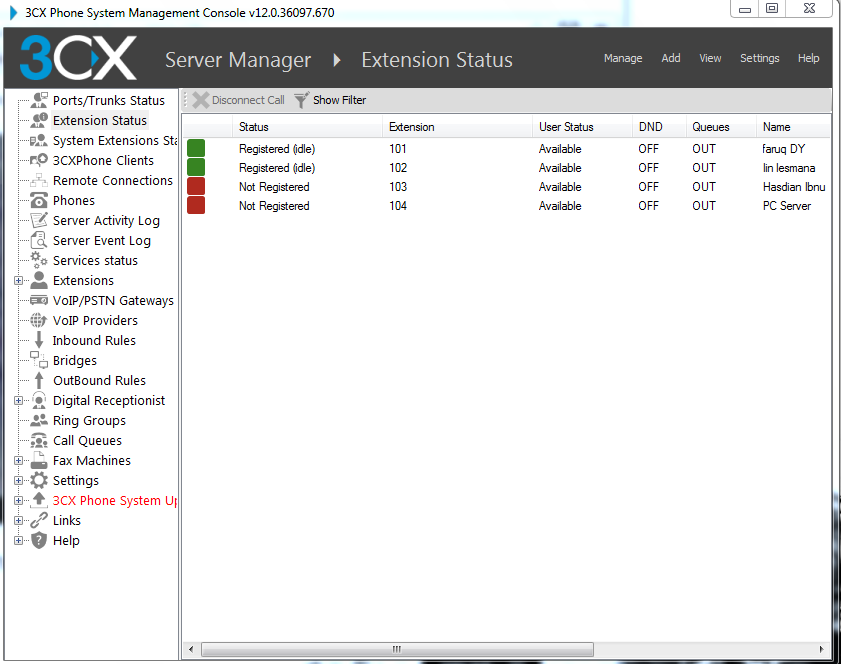

setelah melakukan konfigurasi, kita dapat malakukan pengecekan menggunakan 3cx phone system management console lalu >> server manager >> extention status seperti gambar dibawah :

kemudin kita melakukan konfigurasi 3cx pada smartphone kita dengan cara :

1.  Kita harus mempunyai aplikasi 3CX

2. Setelah terbuka, klik menu, kemudian klik account

•  Account name : nama yang sudah kita tentukan
•  Caller ID : nama kalian
•  Ekstension : no. Ekstension yang telah kita atur
•  ID : no. Ekstension yang telah kita atur
•  Password :no. Ekstension yang telah kita atur

3.  Pilih OK

4. 3CX siap digunakan

dibawah ini adalah hasil dari pratikum yang kami lakukan

ini adalah proses pemanggilan ke pada no extention 101

dan ini adalahhasil dari pemanggilan tersebut
